उत्पाद अवलोकन

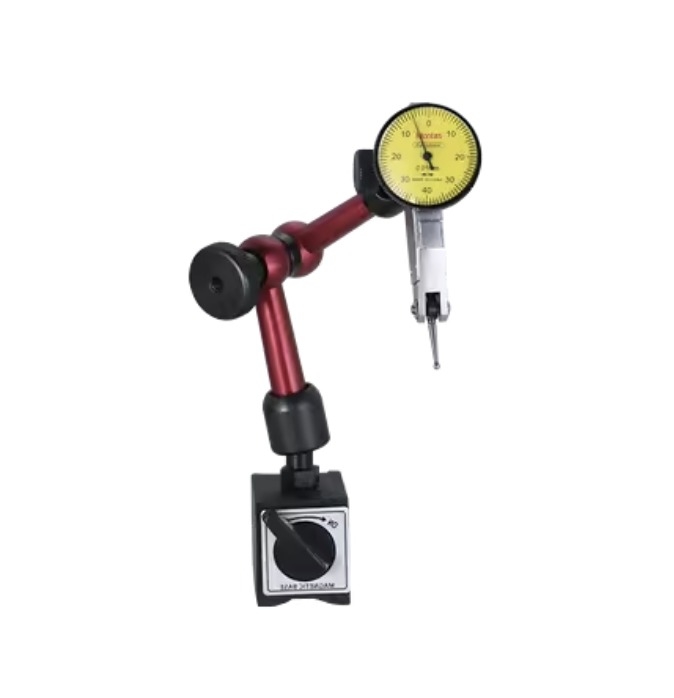

एक डायल संकेतक एक उच्च-सटीक यांत्रिक विस्थापन माप उपकरण है जिसका उपयोग आमतौर पर साइड स्लिप परीक्षकों के अंशांकन के लिए किया जाता है। यह स्थिर भार स्थितियों के तहत स्लिप प्लेट के मामूली पार्श्व विस्थापन को मापता है, जिससे उपयोगकर्ता यह आकलन कर सकते हैं कि परीक्षक में ऑफसेट त्रुटियां हैं या नहीं और सेंसर आउटपुट की सटीकता को सत्यापित कर सकते हैं। इसका उपयोग आमतौर पर मानक अंशांकन प्लेटों, अंशांकन प्लेटफार्मों, या स्लाइडिंग उपकरणों के साथ संयोजन में किया जाता है।
अंशांकन आवश्यक क्यों है
परीक्षण सटीकता सुनिश्चित करें
साइड स्लिप परीक्षकों का उपयोग वाहन की फ्रंट व्हील अलाइनमेंट स्थिति (जैसे, टो एंगल या कैम्बर) का मूल्यांकन करने के लिए किया जाता है। गलत परीक्षण परिणाम वाहन के स्टीयरिंग प्रदर्शन के बारे में गलत निर्णय ले सकते हैं, जो सुरक्षा और अनुपालन दोनों को प्रभावित करते हैं।
नियामक और गुणवत्ता मानकों का अनुपालन करें
वाहन निरीक्षण के लिए राष्ट्रीय मानकों (जैसे, चीन में GB21861) के अनुसार, साइड स्लिप परीक्षकों को यह सुनिश्चित करने के लिए समय-समय पर अंशांकित किया जाना चाहिए कि मापा गया स्लिप मान स्वीकार्य त्रुटि सीमा (आमतौर पर ±1 m/km या ±0.5 m/km) के भीतर हैं।
सेंसर रैखिकता और स्थिरता को सत्यापित करें
डायल संकेतक द्वारा दिखाए गए भौतिक विस्थापन की प्रणाली द्वारा प्रदर्शित स्लिप मान से तुलना करके, उपयोगकर्ता यह निर्धारित कर सकते हैं कि सेंसर आउटपुट शून्य-बिंदु बहाव या स्केलिंग त्रुटियों से ग्रस्त है या नहीं।
कैसे उपयोग करें
1. तैयारी
साइड स्लिप परीक्षक की सतह को साफ करें ताकि यह सुनिश्चित हो सके कि स्लाइडिंग प्लेट या रेल स्वतंत्र रूप से चलती है।
परीक्षक के रोलर तंत्र पर मानक स्लिप प्लेट या अंशांकन ब्लॉक स्थापित करें।
डायल संकेतक को प्लेटफ़ॉर्म या अंशांकन स्टैंड के किनारे पर माउंट करें, यह सुनिश्चित करते हुए कि संकेतक टिप उचित प्रीलोड (आमतौर पर 0.1 मिमी से कम) के साथ स्लाइडिंग प्लेट के किनारे को छूता है।
2. अंशांकन चरण
डायल को शून्य करना: डायल संकेतक को हल्के प्रीलोड के तहत अंशांकन प्लेट के साथ टिप को संरेखित करके शून्य पर समायोजित करें।
प्लेट को स्लाइड करें: एक वाहन के पहिये के परीक्षक से गुजरने की गति का अनुकरण करने के लिए स्लिप प्लेट को धीरे-धीरे धकेलें (आमतौर पर ±10 मिमी की यात्रा)।
विस्थापन रिकॉर्ड करें: एक ही समय में डायल द्वारा दिखाए गए यांत्रिक विस्थापन मान (मिमी में) और साइड स्लिप परीक्षक प्रणाली पर प्रदर्शित स्लिप मान (m/km में) रिकॉर्ड करें।
परिवर्तित करें और तुलना करें: डायल रीडिंग को स्लिप मान (m/km) में परिवर्तित करें और किसी भी विचलन की गणना करने के लिए इसकी सिस्टम रीडिंग से तुलना करें।
यदि आवश्यक हो तो समायोजित करें: यदि त्रुटि अनुमत सहनशीलता से अधिक हो जाती है, तो सेंसर आउटपुट, सॉफ़्टवेयर स्केलिंग कारक, या नियंत्रण मॉड्यूल मापदंडों को पुन: अंशांकित करें।
टिप्पणियाँ
उपयोग से पहले डायल संकेतक को प्रमाणित गेज ब्लॉक या मान्यता प्राप्त मेट्रोलॉजी एजेंसी द्वारा सत्यापित किया जाना चाहिए (विशिष्ट सटीकता: 0.01 मिमी)।
सटीक परिणाम सुनिश्चित करने के लिए अंशांकन प्लेट को जाम या अत्यधिक घर्षण के बिना सुचारू रूप से चलना चाहिए।
हर 6–12 महीने में नियमित अंशांकन की सिफारिश की जाती है, और अंशांकन रिकॉर्ड को ठीक से प्रलेखित किया जाना चाहिए।
यदि आवश्यक हो तो क्रॉस-सत्यापन के लिए लेजर विस्थापन सेंसर या डिजिटल कंपैरेटर का भी उपयोग किया जा सकता है।
अनुशंसित अंशांकन सेट
1 × लीवर-प्रकार डायल संकेतक (0–1 मिमी रेंज, 0.01 मिमी रिज़ॉल्यूशन)
1 × मानक अंशांकन स्लिप प्लेट
1 × माउंटिंग स्टैंड या अंशांकन आर्म
1 × अंशांकन लॉग शीट (एक्सेल टेम्पलेट)
